單通道電容位移測量裝置 CDU3254

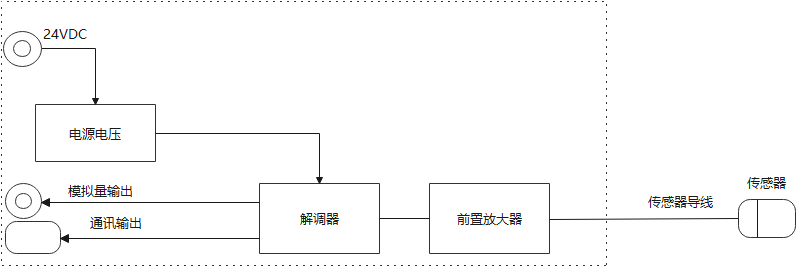

系統安裝
單通道電容位移測量裝置CDU3254,兼容善測公司大部分的探頭。實現單通道位移測量,可輸出標準電壓、電流和數字結果。模塊便于工業現場安裝,配合電容傳感器,多模塊級聯,可便攜實現多點高精度位移監測。由于采用24V供電電源,該系統可以在汽車或貨車內適用。CDU3254具有出色的性價比,成為常見測量任務的首選。
測量系統包括
電容式位移探頭
探頭電纜
控制器
供電和信號輸出電纜
配件
電源
性能指標
技術參數 |
性能指標 |
傳感器 |
|
線性量程(mm) |
0.05、0.1、0.5、1、2、5、7、10,支持定制 |
耐溫 |
-55℃—200℃,(-270℃低溫、650℃、1200℃高溫可定制) |
安裝接口 |
徑向裝夾、螺紋固定、直角彎頭、可定制 |
電纜長度(m) |
1米~4米,支持定制 |
測量性能 |
|
絕對誤差 |
±0.05%FSO |
靜態分辨率 |
max 0.0005%FSO@1Hz |
動態分辨率 |
0.03%FSO@3kHz |
重復性 |
優于0.005%FSO |
溫度穩定性 |
150ppm/℃ |
數字可調帶寬 |
1Hz\20Hz\300Hz\3kHz |
模塊參數 |
|
工作溫度 |
-10℃—+60℃ |
供電 |
24VDC |
尺寸 |
200mm*100mm*20mm |
輸出接口 |
RS422/ 0-5V/±5V |
